ASC für das älteste Theater Estlands

18.07.2018

 ASC realisiert im Rahmen eines zweijährigen Großprojekts die medientechnische Modernisierung im Theater Vanemuine in Tartu, Estland.



Die Esten lieben das Theater und jede größere Stadt verfügt über eine oder zwei Bühnen. In Tartu, der zweitgrößten Stadt in Estland nach der Hauptstadt Tallinn befindet sich das älteste Theater Estlands, "Vanemuine".

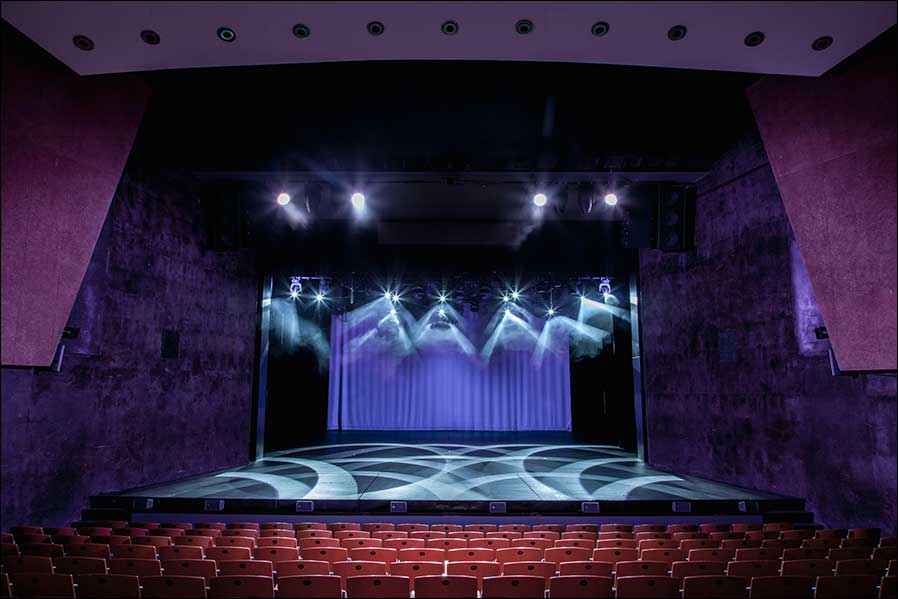

Theatersaal im Theater Vanemuine, dem ältesten Theater Estland in Tartu (Foto: Theater Vanemuine)

Es wurde in einem Umbau-Großprojekt im Auftrag von Theaterdirektor Toomas Peterson in zwei Bauabschnitten innerhalb von 2 Jahren komplett medientechnisch modernisiert. Mit der Planung und Durchführung des Umbaus war die Berliner Ingenieur Gesellschaft Wibbeke & Penders beauftragt. Die medientechnische Planung verantwortete der theater- und auslandserfahrene Fachplaner Dr. Reiner Chemnitius. Amptown System Company war innerhalb der europäischen Ausschreibung der einzige Systemintegrator, der sich trotz kritischer Anforderungen auch noch in der Schlussphase als technischer Dienstleister für das Projekt empfohlen hat.




Zweijähriges Großprojekt zur Sanierung: Theater Vanemuine in Tart, Estland (Foto: Theater Vanemuine)



Das Theater Vanemuine bedient eine große Bandbreite an darstellender Kunst – Theater, Oper, Operette, Ballett und Musicals – und wird ganzjährig betrieben. Für eine zeitgemäße Darbietung dieses breiten Veranstaltungsspektrums musste das Theater von Grund auf saniert und mit moderner Technik ausgestattet werden.




Toomas Peterson, Direktor des Theater Vanemuine in Tartu, Estland, (Foto: Theater Vanemuine), Theaterplaner Dr. Reiner Chemnitius (Foto: Dr. Reiner Chemnitius) und Stefan Thomsen, ASC Senior Sales Manager für Kommunikationssysteme (Foto: Amptown System Company) (v.l.n.r.)



Toomas Peterson, Direktor Theater Vanemuine:

"Entsprechend der internationalen Ausschreibung und der Planung von Dr. Reiner Chemnitius lieferte und installierte Amptown System Company Ton-, Licht-, Video- und Kommunikationstechnik für das Vanemuine Theater. Die Installation dieser Systeme erfolgte im Sommer 2016 und 2017. Die Zusammenarbeit mit ASC verlief reibungslos. Alle Arbeiten wurden professionell und termingerecht ausgeführt.

Die Systemintegration fand während der Erneuerung der gesamten Bühnentechnik statt, die von der niederländischen Bühnentechnikfirma Trekwerk aus Holland ausgeführt wurde. Dadurch mussten Produkte, ihre Positionen und ihre Einstellungen sehr häufig neu in Einklang gebracht werden – zum Teil war es sogar erforderlich, das Produkt und die Systemlösung zu ändern. ASC agierte souverän und flexibel und integrierte die für unser Theater bestmögliche, technische Lösung. Fazit: Wir sind mit dem Ergebnis sehr zufrieden!"



Theaterplaner Dr. Reiner Chemnitius hat in Zusammenarbeit mit ASC Projektleiter Jan Vandrei und seinem Team das komplexe redundante und individuelle Audio-/Video-Glasfasersystem basierend auf Optocore- und BroaMan Komponenten speziell für das Vanemuine entwickelt.



Dr. Reiner Chemnitius:

"Gerade in einem Auslandsprojekt ist professionelles Teamwork wichtig und das gute Gefühl, sich hundertprozentig aufeinander verlassen zu können. Mit ASC habe ich nun auch international gute Erfahrungen gemacht. Die Kollegen haben mich intensiv unterstützt und dank der
engen Herstellerbeziehungen konnten wir Änderungen zeitnah durch State-of-the-Art-Produkte und intelligente Systemlösungen realisieren. Diese werden der Bandbreite der künstlerischen Produktionen in Tartu voll gerecht und sind nachhaltig auf Zukunft ausgerichtet."



Gemeinsam hat man das Glasfasernetz für die Audioübertragung als virtuelle Ringnetzwerk-Topologie (Redundanz) mit Autorouting eingerichtet. Das hochmoderne Videonetzwerk von BroaMan und das Glasfasernetz sind als redundante sternförmige Netzwerktopologie angelegt: Es ist an allen Versatzkästen im Theater durchgängig mit hochauflösenden Signalen für A/V ausgestattet, erlaubt den Zugriff auf 3G-SDI-Videosignale und wird unterhalb der Drehbühne über ein Glasfaserinterface übertragen.




Zentraler Geräteraum im Theater Vanemuine (Foto: Dr. Reiner Chemnitius)



Im ganzen Bühnenbereich, in den Galerien und auf dem Schnürboden des Theaters Vanemuine gibt es zahlreiche Anschlusspunkte, um Videoquellen und Senken anzuschließen. Das BroaMan-Videonetzwerk beinhaltet eine Videomatrix mit 36 Eingängen auf 40 Ausgängen für die Verteilung hochauflösender Videosignale im ganzen Haus. Parallel organisiert ein BroaMan-Inspizienten-Videosystem mit 12 Eingängen auf 22 Ausgängen die Videosignale der 8 Panasonic-Full-HD-Kameras AW-HE-130 und der Kontroll- und Mitschaumonitore im Bühnenhaus, um auch dort Bilder empfangen zu können.

Auch die Inspizienz im Vanemuine darf sich über moderne, komfortable Arbeitsplätze freuen. Die Inspizientenpulte von ASC kommen nicht von der Stange. Hier hat ASC sich mit den technischen Verantwortlichen und dem Planer beraten und das ganze Know-how in die Umsetzung der Hardware-Lösung einfließen lassen: Das Ergebnis sind zwei Inspizientenpulte mit der echtzeitfähigen Mediensteuerung von adunas.




Das große Inspizientenpult mit den beiden adunas-Touch Panels und der RTS-Sprechstellen aus der KP Serie (Foto: Theater Vanemuine)




Das kleine, mobile Inspizientenpult (Foto: Dr. Reiner Chemnitius)



Das größere Hauptpult rechts von der Bühne enthält zwei 22-Zoll-Touch-Panels von adunas, die mit dem Lichtsteuerpult kommunizieren und über eine komfortablen Steuerung für Audio, Licht, Video, Vorhang, Uhrenfunktionen (Stoppuhr, Timer, Uhrzeit), Zuspieler und Gong verfügen. Die wichtigsten Beleuchtungskreise, wie beispielsweise die Regelung des Dirigentenspots und die Arbeitslichter vor und unter der Bühne sowie in den Galerien werden hier gesteuert.

Für die Theaterproben wird ein kleineres mobiles Pult eingesetzt, das nahezu die gleichen Funktionen wie das Hauptpult besitzt mit Ausnahme der Vorhangsteuerung.

Ohne Kommunikation geht nichts! Um den wachsenden Anforderungen und den vielseitigen Darbietungen im Theater Vanemuine gerecht zu werden, hat man sich für ein modernes IP-basiertes Intercomsystem von RTS entschieden.



Stefan Thomsen, ASC Senior Sales Manager für Kommunikationssysteme:

"In der Intercomanlage des Theaters Vanemuine ist die Mediennetzwerkarchitektur OMNEO von RTS voll integriert. Zur Anbindung an die zentrale, redundant ausgelegte Adam M Intercom-Matrix können Standard TCP-IP-Netzwerkinfrastrukturen genutzt werden. Somit handelt es sich zurzeit um das modernste am Markt verfügbare IP-basierte Intercomsystem.

Eine zusätzliche, dedizierte Intercom- Verkabelung entfällt damit, gleichzeitig wird der temporäre Einsatz von Sprechstellen im Theater deutlich flexibler und ortsunabhängig, was ein echter Benefit im täglichen Theaterbetrieb ist.

OMNEO verwendet für die Audioübertragung das weit verbreitete Dante-Netzwerk und AES70 für die Übertragung der Steuersignale. Dies vereinfacht die transparente Einbindung externer Komponenten und Audiosignale in das Intercomsystem erheblich.

An die Adam M Intercom-Matrix werden die vier im Theater verteilten Sprechstellen der RTS-KP-Serie über die TCP-IP-Infrastruktur des Hauses angebunden. Über die gleiche Infrastruktur werden auch die Access-Points des erst kürzlich neu vorgestellten RTS-ROAMEO-DECT-Drahtlos-Intercomsystems transparent in das Gesamtsystem integriert.

13 Access-Points sorgen im Theater Vanemuine für die Anbindung von insgesamt 35 ROAMEO Beltpacks, mit denen eine gebäudeweite drahtlose Voll-Duplex-Kommunikation für den Proben- und Vorstellungsbetrieb neben, hinter, unter und über der Bühne sichergestellt wird. Mit AZEDIT und IPEDIT stehen dem Kunden zudem zwei komfortable Windows-Bedienoberflächen für die Konfiguration, Verwaltung und Überwachung des gesamten Systems zur Verfügung."




Redundant ausgelegte Intercom-Matrix Adam M, an die über die TCP-IP-Infrastruktur die Intercomsprechstellen der KP-Serie von RTS angebunden sind (Foto: Amptown System Company)



Neben der komplexen Kommunikationstechnik hat ASC in der ersten Bauphase das Lichttechniksystem im Theater Vanemuine erweitert und in der zweiten Bauphase das Lichtstellpult in das modernisierte Gesamtsystem integriert.

Darüber hinaus umfasst der zweite Integrationszeitraum das Beschallungssystem in all seinen Facetten, unter anderem mit Lautsprechern von Meyer Sound, SD7- und SD-10-Mischpulten mit Theatersoftware für die Szenenverwaltung und Stage Racks von DiGiCo sowie eine hochmoderne Mikrofonie mit einem Shure Axient System mit 30 Kanälen.
