axxent FW100

09.11.2011

Partyline-Intercom auf Vierdrahtsystem mit neuem Adapter.

Der neue Adapter FW100 dient der Vollduplex-Sprachverbindung von Partyline-Intercomsystemen auf Vierdrahtsysteme. Partyline-Systeme sind zum Beispiel die axxent-Systeme. Vierdrahtsysteme sind hauptsächlich bei Rundfunkanstalten verbreitet. Da oft eine Verbindung zwischen diesen Systemen gewünscht wird, hat axxent diesen einkanaligen Adapter entwickelt. Gewünscht wurde von Kunden auch eine Rufsignalisierung zwischen den Systemen.

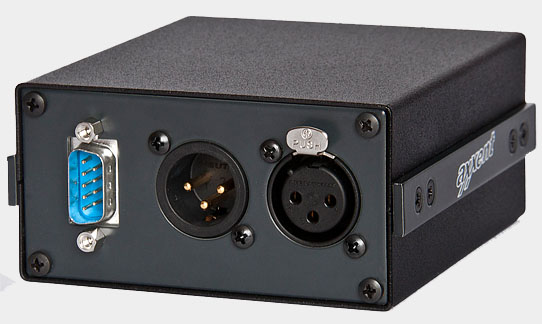

Die Verbindung des Adapters zu den Partyline-Systemen erfolgt wie gewohnt über die beiden 3-pol-XLR-Buchsen, Female und Male, die das einfache Einschleifen des Adapters in das System ermöglicht – ebenso einfach wie eine Signallampe.

Eine DB9 Buchse stellt die Verbindung zu Vierdrahtsystemen her. Zwei Adern führen zum Vierdrahtsystem, zwei Adern zurück. Die Rufsignalisierung vom Vierdrahtsystem zum Partyline-System geschieht über einen Schließkontakt.

Für diesen Schließkontakt stehen weitere zwei Adern zur Verfügung. Über zwei weitere Adern erfolgt die Signalisierung vom Partyline-System zum Vierdrahtsystem, mittels eines Pulssignals von etwa 1,5 V.  Diese Signalisierung wird auch auf dem Adapter mit einer LED angezeigt.

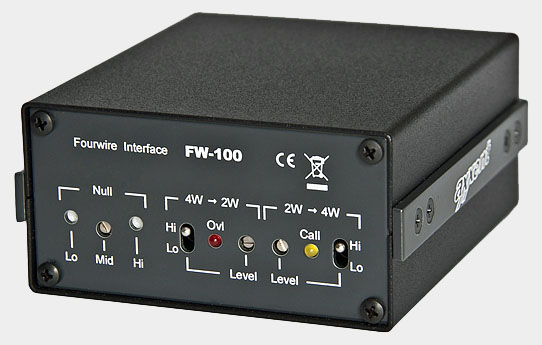

Eventuell auftretende Echos lassen sich durch drei Potentiometer auf der Vorderseite beseitigen.
Die Einpegelung zwischen den verschiedenen Systemen kann mittels Kippschaltern und Potentiometern auf der Frontseite des Adapters vorgenommen werden.

Wie üblich bei axxent, so ist auch der Adapter FW100 in einem robusten, kompakten Stahlgehäuse für langlebigen Betrieb untergebracht.
Die notwendige Spannungsversorgung für die Adapterelektronik erfolgt über das Partyline-Intercomkabel.

Interessant im Zusammenhang mit der Verwendung dieses Adapters ist auch die Möglichkeit, Aux-Signale in ein Partylinesysteme einzuschleifen oder auch zu entnehmen. Das kann sowohl für Aufnahmezwecke nützlich sein oder auch beispielsweise dem Ansteuern eines Aktivlautsprechers dienen.

Die Technik

  • Abmessungen: 03 mm (L) x 93 mm (B) x 47 mm (H)
  • Gewicht:  454 g netto
  • Preis: 390,- Euro zzgl. Mwst. unverbindliche Preisempfehlung
