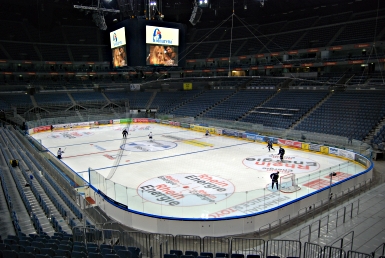

Seit Ende September 2007 hängt in der Kölnarena ein 20-Tonnen-Videowürfel von Mitsubishi - der größte seiner Art.

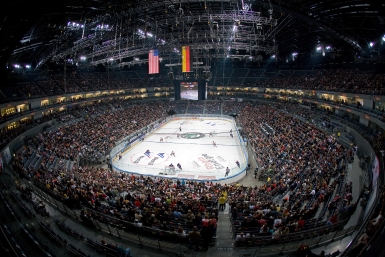

Der aus vier je 27,04 Quadratmeter großen Screens zusammengesetzte Cube kam erstmalig am 30. September 2007 bei der Eishockeypartie der Kölner Haie gegen die Straubing Tigers zum Einsatz und bescherte den rund 9.300 Zuschauern ein ganz neues visuelles Erlebnis. Der neue Würfel ersetzt die bereits zehn Jahre alte Cube-Technik der Kölnarena und ist nach eigenen Angaben der größte und modernste durchgängige Indoor-Videowürfel der Welt.

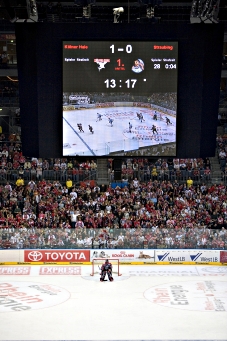

Den hohen Anforderungen des Hallenbetreibers an die Bildqualität, die Flexibilität, das Gewicht und den Stromverbrauch entsprechend fiel die Wahl auf das LED-System AVL-IDT10 aus der Diamond-Vision-Serie von Mitsubishi Electric. Sollte der neue Würfel doch selbst bei flexibler Aufteilung der Fenster – er wird gleichzeitig als Spielstandsanzeige, für Live- oder MAZ-Einspielungen, Wiederholungen und Werbung genutzt –  homogene Screens mit durchgehender Fläche, exakter Farbgleichmäßigkeit und feiner flimmerfreier Bildqualität bieten.

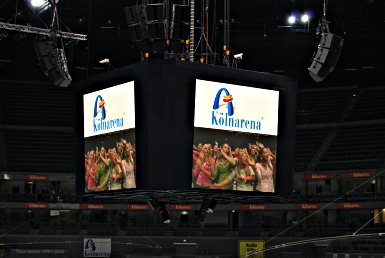

Der neue Videowürfel wiegt rund 20 Tonnen und besteht aus vier Screens des Indoor-Systems AVL-IDT10 von Mitsubishi Electric. Jeder Screen ist misst jeweils 5,2 Meter mal 5,2 Meter, exakt 27,04 qm, und kann bis zu acht verschiedene Videobilder darstellen. Das LED-System AVL-IDT10 erreicht eine Helligkeit von 2.000 cd/qm. Es sorgt auch bei stärkerem Umgebungslicht für brillante Bilder.

Jeder Screen kann mehr als 16 Milliarden Farben darstellen. Die im Baukastenprinzip zusammensetzbaren AVL-IDT10-Elemente bieten mit ihrer fast schwarzen Oberfläche einen außergewöhnlichen Kontrastumfang. Ein Pixelabstand von 10 Millimetern sorgt unabhängig vom Betrachtungsabstand für die hohe Bildschärfe. AVL-IDT10 basiert auf der 3-in-1-LED-SMD-(Surface- Mount-Diode-)Technologie, drei LEDs sind hier in einer aufgebaut. Die einzelnen Module lassen sich problemlos zu kleinen oder großen Wänden und Würfeln zusammenstellen, ohne dass dabei Helligkeits- und Farbtemperaturunterschiede auftreten. Eine homogene Farbdarstellung ist damit auch bei flexibler Einspielung etwa mit MAZ-Material, mit Live-Aufnahmen oder festen Grafiken jederzeit gewährleistet.

Für eine natürliche Farbwiedergabe sorgt bei Einspielungen aller Art die von Mitsubishi Electric entwickelte Farbraumkonvertierung „Color Space Conversion“. Sie ermöglicht es, die einzelnen Farben unabhängig voneinander einzustellen. Übertragungen können sowohl im 16:9- als auch im 4:3-Format erfolgen. Letzteres sorgt etwa bei Sportveranstaltungen - sowohl die Kölner Haie als auch die Handballer des VfL Gummersbach sind in der Kölnarena „zu Hause“ - für ein entsprechend großes Bild in HD-Qualität. Durch den weiten Betrachtungswinkel von 160 Grad haben alle Zuschauer eine optimale Sicht auf den Würfel.

Direkt aus dem japanischen Nagasaki angeliefert, kam das System mit drei Flugzeugen und fünf See-Containern in Köln an. Die Installationsarbeiten unter Projektleitung von Dirk Strohmenger dauerten 14 Tage und Nächte. Ein Team aus zehn Ingenieuren von Mitsubishi Electric und der Lang AG ist eigens für die Installation des Würfels nach Köln gereist. Unterstützt wurde es durch das Produktions- und Technik-Team der Kölnarena. Bei der technischen und wirtschaftlichen Realisierung des Videowürfels half die Deutsche Telekom mit ihrem Know-how. Befestigt wurde der Videowürfel an acht Kettenzügen mit insgesamt 40 Metern Länge und mit verfahrbaren Motoren.

Der neue Videowürfel bietet zahlreiche Vorteile gegenüber dem Vorgängermodell: Da er auf LED-Technik basiert, kann ihm schon jetzt eine wesentlich längere Laufzeit vorausgesagt werden als dem alten Modell. Die LED-Technik stellt einen wahren Quantensprung hinsichtlich der visuellen Möglichkeiten dar. Das um 500 Kilogramm geringere Eigengewicht des Würfels ermöglicht etwa im Falle von TV-Aufzeichnungen die Anbringung von weiteren Kameras oder Beleuchtungseinheiten. Das System AVL-IDT10 von Mitsubishi Electric schafft eine durchgehende Fläche mit flexibler Aufteilungsmöglichkeit, exakter Farbgleichmäßigkeit und natürlicher Farbwiedergabe.

Dank der hohen Lichtstärke von 2.000 cd/qm reicht schon ein Betrieb bei 25-prozentiger  Helligkeit aus, ohne Abstriche bei der Bildqualität machen zu müssen. Das schont die LEDs, spart Strom und hält gleichzeitig die Betriebskosten niedrig. Der neue Cube ist nahezu wartungsfrei. Sollten doch einmal Wartungsarbeiten anfallen, so können diese schnell und einfach sowohl von der Rück- als auch von der Frontseite vorgenommen werden.

Technische Daten
Modell    AVL-IDT10
Pixelpitch    10 mm
LEDs    3-in-1-SMD
Anzeigefläche    4 x 27,04 qm (H x B: 5,2 x 5,2 m)
Auflösung (Anzahl der LEDs/Modul)    262.144 Pixel (H x B: 512 x 512 Pixel)
Helligkeit    2.000 cd/qm
Bildverarbeitung (Farbe)    18 bit/Farbe
Bildverarbeitung (Graustufen)    12 bit/Farbe
Farben    > 16 Milliarden
Betrachtungswinkel    vertikal: +/-80horizontal: +/-80
Minimaler Betrachtungsabstand    > 2 Meter
Lebensdauer der LEDs    50.000 h (Reduzierung der Helligkeit auf 50 %)
Stromverbrauch    17 kW
Stromversorgung    19 kVA
Maße/Modul (H x B x T)    0,768 x 0,512 x 0,224 m
Gewicht/Modul    ca. 280 kg

Die Kölnarena: Deutschlands größte Veranstaltungshalle setzt neue Maßstäbe: 18.000 Sitzplätze, 83.700 Quadratmeter Nutzfläche, Großleinwände für direkte Videoübertragungen, Restaurant, Bistro, Bars, Shops und natürlich modernste Bühnen-, Ton- und Lichttechnik. In dem großzügigen gläsernen Bauwerk, das überragt wird von einem 76 Meter hohen Stahlbogen, kommen alle Veranstaltungsarten gleichberechtigt zum Zuge: Sport, Konzerte, Shows, Events und Entertainment. Und darüber hinaus: Parteitage, Hauptversammlungen, Kongresse und Tagungen. Bis zu 1.000 Mitarbeiter sorgen für das Wohl der Gäste in den Bereichen Sicherheit, Service und Gastronomie. Die Kölnarena verfügt über ein komplett eingerichtetes TV-Studio.

LED-Wände von Mitsubishi Electric: Seit Jahrzehnten ein Inbegriff brillanter Präsentationstechnik Die erste großformatige LED-Wand stellte das Unternehmen schon 1980 in Los Angeles vor. Von dort aus starteten die Diamond Vision-LED-Screens ihren Siegeszug durch die großen Stadien und Sportarenen wie zum Beispiel das New Yorker Yankee-Stadion. Seit 2004 erstrahlt selbst der Times Square in noch hellerem Glanz: Das Display „MTV 44 1/2" sticht nicht nur durch seinen goldenen Rahmen aus der Menge der Bildschirme am Times Square hervor. Mit Musikvideos, MTV News und Liveübertragungen sowie einem Ticker mit Konzert- und Theater-Informationen, Wetterberichten und Sportergebnissen zieht es die Betrachter in seinen Bann. In Las Vegas wiederum können Tausende von Besuchern die abendlichen Shows im Caesars Palace auch auf einer Bildwand bewundern.

Mitsubishi Electric: Der bislang größte Diamond Vision Screen steht seit Ende 2006 in Tokio. Mit einer Länge von 66,4 und einer Höhe von 11,2 Metern umfasst der Screen auf der Westseite des Tokyo Race Courts die bislang größte Displayfläche weltweit. Und auch deutsche High-Tech-Unternehmen lassen sich immer häufiger von der Brillanz der Displays faszinieren: So wurde beispielsweise im Jahr 2006 eine HDTV-fähige 3-mm-Indoor-LED-Wand von Mitsubishi Electric Diamond Vision in der Konzernzentrale der Deutschen Telekom in Bonn installiert.Seit mehr als 80 Jahren steht der Name Mitsubishi Electric für innovative, qualitativ hochwertige Produkte, auf die sich Unternehmenskunden wie Endverbraucher in aller Welt verlassen können. Aufgrund seiner langjährigen Erfahrung ist Mitsubishi Electric anerkannter Marktführer in der Entwicklung, Produktion, Vermarktung und im Verkauf elektrischer und elektronischer Erzeugnisse für den Einsatz in den Bereichen Informationsverarbeitung und Kommunikation, Luft- und Raumfahrt, Satellitenkommunikation, Unterhaltungselektronik, Industrietechnologie, Energie, Logistik und Gebäudetechnik. Mitsubishi Electric Europe B.V. ist eine hundertprozentige Tochter der japanischen Mitsubishi Electric Corporation. Durch innovative Technologien, hochqualitative Produkte und Lösungen unterstützt Mitsubishi Electric Europe B.V. die europäischen Kunden bei der Realisierung ihrer Unternehmensziele.
