Estrel mit Movecat-Kinetiklösung

30.09.2015

In Europas größtem Congresszentrum ermöglicht ein Movecat-System mit 96 Zügen enorme Traglasten.




Das Estrel Berlin, Europas größtes Hotel-, Congress- & Entertainment-Center, hat seinen Tagungs- und Veranstaltungskomplex deutlich erweitert: Mit der neuen Convention Hall II sind nun 10.000 zusätzliche Quadratmeter Veranstaltungsfläche verfügbar. Auf ihren drei Ebenen bietet die Convention Hall II eine Fläche von 4.600 Quadratmetern für bis zu 5.200 Personen, einen Saal mit 1.050 Quadratmetern für 900 Personen, ein Foyer mit 700 Quadratmetern sowie vier Tagungsräume für bis zu 100 Personen und drei zusätzliche Lounges.



Das Gesamtsystem in der Convention Hall II entspricht den aktuellen SQ-P2-Anforderungen für komplexe, unbestimmte Lastsysteme (Foto: Sven Hobbiesiefken)
Das Gesamtsystem in der Convention Hall II entspricht den aktuellen SQ-P2-Anforderungen für komplexe, unbestimmte Lastsysteme (Foto: Sven Hobbiesiefken)



Für einen hochmodernen Veranstaltungsraum wie die Convention Hall II war auch bei der technischen Ausstattung nur Material gefordert, das absolut "state-of-the-art" ist und den höchsten Ansprüchen genügt.

So fiel die Entscheidung auf ein kinetisches System von Movecat. Installiert wurden unter der Decke der neuen Eventhalle insgesamt 96 x "Movecat Pluslite 1250 D8 Plus"-Elektrokettenzüge mit Zweispurgetriebeendschalter inkl. X²-Option Kit, der auch bei 400-Volt-Direktsteuerantrieben eine  Auswertung der Endlagen ohne zusätzliche Steuerleitungen ermöglicht.

Zudem verfügen die Züge jeweils über integrierte LME-Lastmesszellen. Als Steuerungsplattform für das System dienen zwölf Movecat MPC 4ID8 High Power Controller, die in diversen Systemracks untergebracht sind, die Stromversorgung übernehmen je Rack leistungsfähige PDU-Stromstationen, die inklusive der kompletten Verkabelung ebenfalls aus dem Hause Movecat kommen.

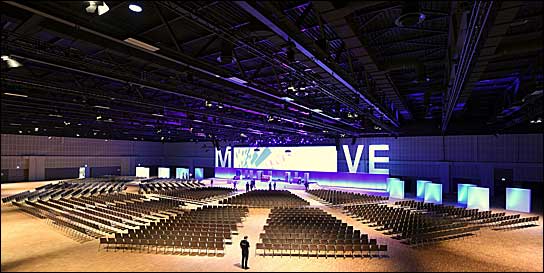

Die neue Convention Hall II im Estrel Berlin (Foto: Sven Hobbiesiefken)





Die Kinetiklösung von Movecat macht es möglich, dass unter dem Dach der freitragenden Halle mit ihrer Spannweite von 75 Metern an den 96 Kettenzügen jeweils bis zu 1.250 Kilogramm geflogen werden können. Das entspricht einer Traglast von 120 Tonnen beziehungsweise 100 PKWs, die sich an der 11,5 Meter hohen Hallendecke befestigen lassen. Imposante Zahlen, die die Zukunftsfähigkeit der neuen Veranstaltungsräume belegen.

Aufgrund der möglichen, enormen Traglasten wird jeder Zug über ein integriertes LME-Lastmesssystem überwacht. In Verbindung mit den MPC-4ID8-Controllern können Über- und Unterlastzustände vermieden werden, dazu verfügt das Gesamtsystem noch über ein digitales Bussystem mit dem über einen mobilen PC und die Movecat-Software LMS AS-1 die Lastverhältnisse und Lastzustände aller Züge, die individuellen Lastgruppen und die Gesamtlast im 24/7-Modus überwacht und nachhaltig dokumentiert werden können. Das Gesamtsystem entspricht somit den aktuellen SQ-P2-Anforderungen für komplexe, unbestimmte Lastsysteme.



"Um komplexe und sichere Veranstaltungen in sehr kurzer Abfolge umsetzen zu können, ist es unerlässlich, verlässliche Technik mit der entsprechenden Steuerungstechnik zur Verfügung zu haben.

Nach vielen Vorgesprächen und Materialbetrachtungen fiel die Entscheidung zugunsten dieser Anlage mit 96 Motoren von Movecat", erklärt Thomas Herzberg, Technischer Leiter Veranstaltungstechnik im Estrel Berlin und fügt an, dass es bereits "erste Ideen zur Erweiterung der Movecat-Anlage zur Ausstattung weiterer Bereiche im neuen Hallenkomplex gibt".
