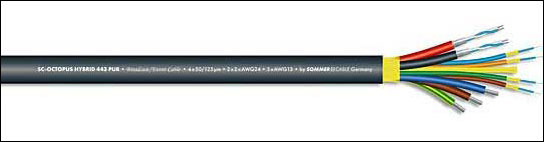

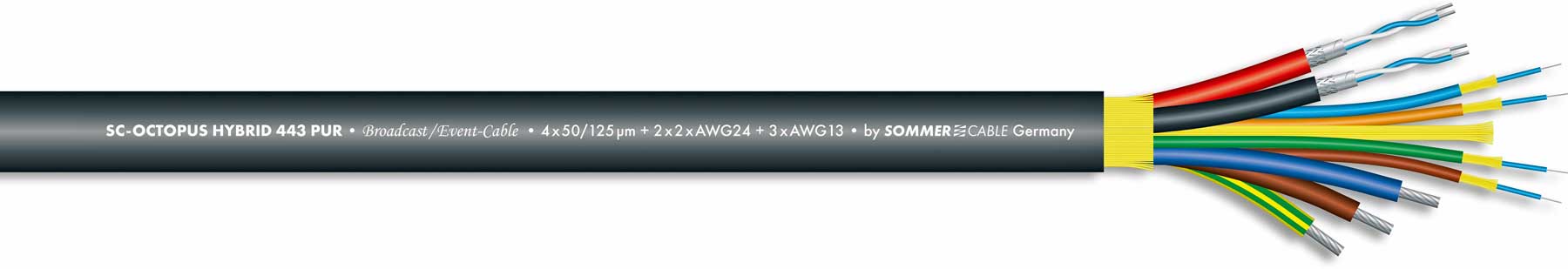

SOMMER CABLE bringt die neue Glasfaser-Hybrid-Leitung OCTOPUS HYBRID PUR 443.

Im Leitungsverbund finden sich vier OM3-Multimode-Glasfasern (50/125 µm – 10 GBase-SR über 300 m, 1000 Base-SX über 900 m; Breakout-Aufbau mit eigenen Aramidfäden zur Zugentlastung und direkter Steckverbindermontage), drei Stromversorgungsadern mit 2,5 qmm (Nennspannung 300 / 500 V, braun/blau/grün-gelb) sowie zwei Signalpaare (2 x 2 x 0,22 qmm) für Control-Anwendungen oder zur Übertragung beispielsweise von AES/EBU- oder DMX-Signalen.


Das Ganze ist von einem dichten Aramidgeflecht umgeben und mit einem kälte-flexiblen PUR-Mantel versehen. Im Kernelement dient ein Bündel zusätzlicher Aramidfasern zur Zugentlastung. Die maximale Zugbelastung der Leitung liegt bei 600 N. Mit lediglich 13,4 mm Außendurchmesser und nur 190 g/lfm ist die Leitung äußerst kompakt und leicht, so können Systeme mit 100 m Leitungslänge auf der kompakten HT481-Trommel von SCHILL mit einem Gesamtgewicht von weniger als 30 kg angeboten werden.

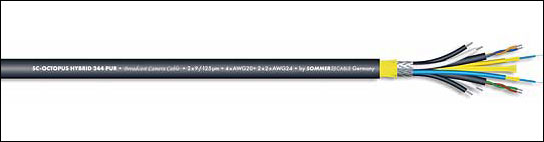

Ebenfalls neu ist das überarbeitete OCTOPUS HYBRID PUR 244. Dieses ist angelehnt an die Norm SMPTE 311M. Im Aufbau finden sich zwei Singlemode-Glasfasern (9/125 µm, Breakout-Aufbau mit eigenen Aramidfäden), zwei Spannungsversorgungspaare mit je AWG20 (Farbcodierung schwarz/weiß) sowie zwei Signalpaare (2 x 2 x 0,22 qmm). Der überarbeitete Leitungsaufbau erreicht über ein zentrales Aramid-Element sowie ein Gesamt-Aramid-Geflecht eine höhere Maximalzugkraft von 600 N. Die Leitung mit 9,2 mm Außendurchmesser ist optimiert auf den SMPTE-311-Steckverbinder. Das Leitungsgewicht beträgt lediglich 133 g/lfm.

SOMMER CABLE bietet die OCTOPUS-HYBRID-443-Leitung auch als komplett konfektionierte Systeme an. Dabei setzt man auf den modularen HAN-ECO-Steckverbinder von HARTING. Im kleinstmöglichen Steckverbinder-Gehäuse mit drei Modulplätzen findet das Glasfasermodul (4 x SC-Ferrule), ein Power-/NF-Modul sowie das PE-Modul Platz. Dies bei einer Gehäusebreite von lediglich 80 mm.


Der große Vorteil des Multipins ist, dass alle Verbindungen (Glasfaser, Netzversorgung sowie Signal) über einen einzigen Steckvorgang verbunden werden und das Leitungsende mit einer sehr gut funktionierenden Zugentlastung ausgestattet ist. Mit der bekannten Bodenstagebox THE BOXX kann so eine sehr robuste Breakout-Lösung geschaffen werden.

Die Anschlussenden können natürlich auch vollkommen individuell nach Kundenwunsch realisiert werden, so ist ein Aufspleißen auf LC, SC oder ST möglich, sowie natürlich auch auf mehrfaserigen Steckverbinder (HI-FIBER4 oder Linsen-Steckverbinder).


Übliche Anwendungen für die Systeme wären:

• Anschluss von digitalen FOH-Plätzen über eine einzige Leitung
• Anschluss von kompletten A/D-Wandlerracks im mobilen Recording über eine einzige Leitung
• Innen- und Außenübertragungen (ENG/SNG) mit großen Übertragungswegen
