PAT VT20

20.02.2015

Neues Vertical-Line-Array System von ProAudio Technology.




Der VT20 ist ein vollständig horngeladener, passiv getrennter Vertical-Array-Lautsprecher im 2-Wege-Design mit einer Impedanz von 8 Ohm und einem horizontalen Abstrahlverhalten von 90 Grad. Der horngeladene 11,5“-Linienstrahler ist  - so der Hersteller "konstruktionsbedingt eine physikalisch ideale Linienquelle mit einem perfekten Luftankopplungskoeffizienten von 1".

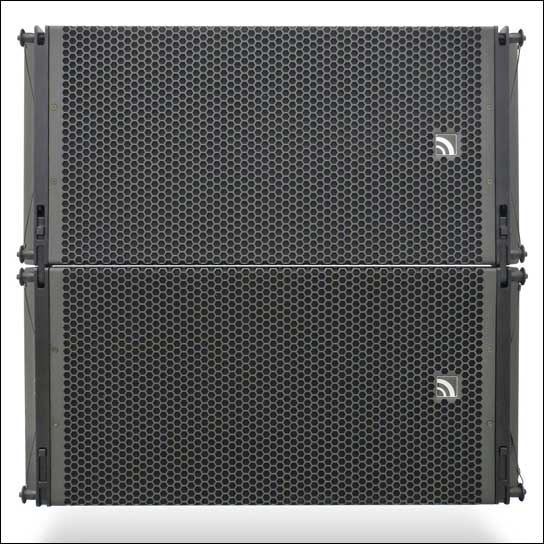

ProAudio Technology VT20: Neuer Vertical-Array- Lautsprecher im 2-Wege-Design.
ProAudio Technology VT20: Neuer Vertical-Array- Lautsprecher im 2-Wege-Design.



Der VT20 wiegt 35 kg, bis zu 24 Lautsprecher lassen sich zu einem Vertical-Array verbinden. Die linearen, passiven Frequenzweichen ermöglichen zusammen mit der Linear-Phase-Technology einen Phasengang von +/- 10 Grad von 250 Hz bis 20 kHz.

Der sehr geradlinige Impedanzverlauf um 8 Ohm mit nahezu 0 Grad elektrischer Phase erlaubt im System eine problemlose Parallelschaltung von bis zu vier VT20 an einen Systemverstärker-Kanal. Die integrierte 3-Punkt-Flugmechanik besteht aus leichtem und hochfestem Flugzeug-Aluminium.

Mit der integrierten Flugmechanik lassen sich die Lautsprecher in drei verschiedenen Modi flexibel von 0 bis 8 Grad in 1-Grad-Schritten einwinkeln.



ErgänzendeSubwoofer

Im Tieftonbereich wird der VT20 von den beiden Groundstack-Subwoofern VS18 (1 x 18“) und VS28 (2 x 18“) ergänzt. Der flugfähige VS18F (1 x 18“) kann in VT20-Arrays integriert oder als cardioides Bassarray neben einem VT20-Array geflogen werden, woraus eine Systembreite von 140 cm und ein echtes Fullrange-Line-Array entsteht.

Alle drei Subwoofer sind akustisch, mechanisch und optisch kompatibel und können im Mischbetrieb beliebig miteinander kombiniert werden. Sie erzeugen im System mit VT20 ein lineares Übertragungsverhalten von 28 Hz bis 18 kHz.



Passender Systemantrieb

Die 4-Kanal-Systemverstärker DELTA8.4-DSP und DELTA14.4-DSP bilden mit dem integrierten 56-bit DSP in IIR- und FIR-Filtertechnik und einem Wirkungsgrad bis 80 % einen optimalen Antrieb für maximal acht beziehungsweie 16 VT20 je Verstärker. Mit den systemspezifischen, vordefinierten LFC- (Low-Frequency-Control) und HFC- (High-Frequency-Control) Filtern kann das System sehr einfach an die verschiedenen Situationen angepasst werden. Das VT20 System bildet eine ausgezeichnete Basis für Beschallungen auf höchstem Niveau mit einem sehr breiten Spektrum von 500 bis 25.000 Besuchern.



Technische Daten

  • Bestückung LF: 2 x 10" Bassreflex horngeladen, symmetrisch zum HF-Treiber
  • Bestückung HF: 1 x 11,5" Linienstrahler horngeladen
  • Belastbarkeit (RMS / Programm): 800 W / 1.600 W
  • SPL max.: 140 dB
  • Frequenzgang: 58 / 70 Hz 1) / 100 Hz 2) bis 18 kHz
  • Linearer akustischer Phasengang: bis 20 kHz, LP-Technology 3)
  • Abstrahlverhalten: 90 Grad horizontal Impedanz: 1 x 8 Ohm
  • Anschlüsse: 2 + 1 Speakon-Buchsen (2-Kanal-Verkabelung ohne Wendekabel)
  • Rigging: Integrierte 3-Punkt Flugmechanik für Winkel von 0 bis 8 Grad
  • Gewicht: 35 kg
  • Abmessungen: (B x H x T): 700 x 325 x 560 mm, 600 mm im Dolly
  • Zubehör: Vier Griffe, Wasserabweisender Akustikschaum hinter dem Frontgitter
  • Garantie: 5 Jahre Garantie
  • Herkunft: Entwickelt und gebaut in Deutschland

1) Betrieb an Systemverstärker mit aktivem Setup VT20-FR und VT20-70
2) Betrieb an Systemverstärker mit aktivem Setup VT20-100
3) Betrieb an Systemverstärker mit aktivem Setup VT20-FR, VT20-70 und VT20-100
