Sicherungsseil mit Bremse

24.06.2010

Savekings impulslast-absorbierendes Sicherungsseil.

Ortsveränderliche Beleuchtungs-, Bild- und Beschallungsgeräte müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Die zweite unabhängige Sicherung wird in der Regel durch ein Sicherungsseil realisiert.

Der Mangel dieser Sicherungsart liegt darin, dass die Elastizität sehr gering ist, was zu sehr hohen Impulskräften für den Fall des Absturzes eines zu sichernden Gerätes führt. Diese hohen Werte für die zu erwartenden Impulskräfte führen zu einer großen Dimensionierung des Sicherungsseils und stellen zudem hohe Anforderungen an die Haltepunkte der Aufhängung beziehungsweise an den Haltepunkt des jeweiligen Scheinwerfers.

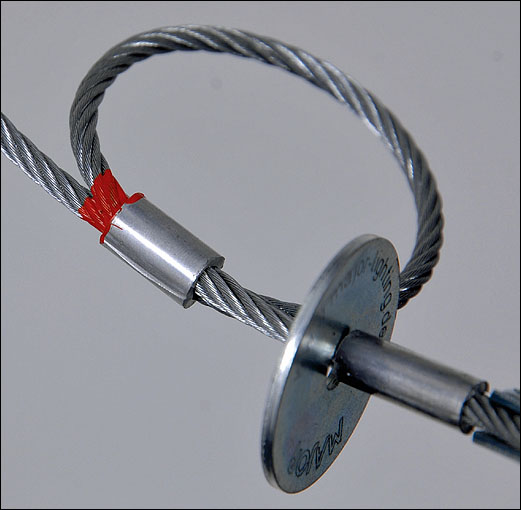

Das Saveking-Sicherungsseil dagegen kommt mit einer „eingebauten“ Impulskraftbegrenzung inform einer integrierten Schlaufe im Sicherungsseil. Die Bremsklemme dieser Schlaufe wird mit einer bestimmten Klemme, einem bestimmten Werkzeug und einem bestimmten Pressdruck erstellt, so dass eine hohe Wiederholgenauigkeit des Rutschmoments erreicht wird.

Das Saveking-Sicherungsseil ist an der Bremsklemme mit einer Farbmarkierung gekennzeichnet. Um den einwandfreien Zustand des Saveking-Sicherungsseils zu überprüfen, bedarf es vor dem Einsatz einer Sichtkontrolle der Farbmarkierung. Beim Einfallen einer Last zieht sich die Schlaufe zu, und die Farbmarkierung wird verschoben.

Durch den kontrollierten Abbau der Fallenergie können im Vergleich zu herkömmlichen Sicherungsseilen dünnere Seildurchmesser eingesetzt werden. Das Saveking-Sicherungsseil ist konform mit den Bestimmungen der EG-RL2006/42/EG. Hier ein Vergleich von Saveking-Sicherungsseilen mit Standard-Sicherungsseilen entsprechend der aktuellen DIN 56927:

20 kg: Saveking 3 mm - Normales Sicherungsseil 5 - 6 mm

40 kg: Saveking 4 mm - Normales Sicherungsseil 7 - 8 mm

60 kg: Saveking 5 mm - Normales Sicherungsseil 8 - 10 mm

Das Saveking-Sicherungsseil entspricht den aktuellen Vorgaben der BGV C1 hinsichtlich der Kennzeichnungspflicht. Diese umfasst neben dem eigentlichen Verwendungszweck (Sicherungsseil) Angaben zum Durchmesser des Drahtseils (3 mm) zum maximal zu sichernden Gerätegewicht (20 kg) zum Herstellungsjahr (2010) zum Hersteller (ID) und zur Chargen Nr. (12/10)

Ein Saveking-Sicherungsseil kann einsträngig oder zweisträngig (eingeschlagen) zur Sicherung von Geräten eingesetzt werden. Die Angaben auf  der Plakette beziehen sich auf die einsträngige Sicherungsmethode. Saveking-Sicherungsseile sind nach BG-Prüfbescheinigung MO 105107 für folgende maximale Gerätegewichte zugelassen:

Saveking 3 mm: 20 kg (zweisträngig 30 kg)

Saveking 4 mm: 40 kg (zweisträngig 60 kg)

Saveking 5 mm: 60 kg (zweisträngig 90 kg)

Die Saveking-Sicherungsseile gibt's bei der Hamburger Lightronic GmbH.
