State of the Art: Senat in Berlin

21.07.2015

ASC sorgt für moderne Medientechnik im Konferenzraum der Berliner Senatsverwaltung für Stadtentwicklung und Umwelt.




Das denkmalgeschützte Gebäude der Senatsverwaltung für Stadtentwicklung und Umwelt in Berlin wird durch die BIM Berliner Immobilienmanagement GmbH (BIM) verwaltet. Der noch mit traditionellen Präsentationselementen ausgestattete Konferenzraum in der 1. Etage verfügt über eine denkmalgeschützte Holzvertäfelung.

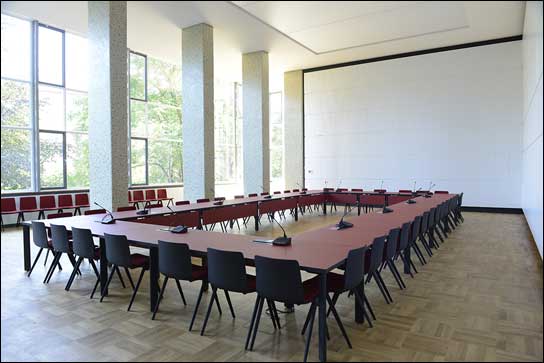

Jetzt mit neuer Technik: Der Konferenzraum der Berliner Senatsverwaltung für Stadtentwicklung und Umwelt
Jetzt mit neuer Technik: Der Konferenzraum der Berliner Senatsverwaltung für Stadtentwicklung und Umwelt.



Im Zuge der Modernisierung der medialen Ausstattung wurde Amptown System Company von der BIM im Rahmen eines Ausschreibungsverfahrens beauftragt, diesen unter Berücksichtigung der besonderen architektonischen Vorgaben für eine zeitgemäße Nutzung einzurichten. Die medientechnische Fachplanung wurde von dem Berliner Ingenieurbüro Müller GmbH umgesetzt.

Bei der medialen Ausstattung stellte die getäfelte Wandverkleidung des Konferenzraumes, hinter der die Präsentationsmedien verborgen sind, eine besondere Herausforderung dar. Die Vertäfelung sollte aufgrund des Denkmalschutzes erhalten bleiben, so dass vor Präsentationsstart die Einzelelemente der Vertäfelung in einer Abfolge von circa 3,5 Minuten geöffnet werden können.

Die Anlage selbst ist in einer Minute spielbereit. Zu den Präsentationsmedien gehören unter anderem eine Leinwand, ein Smartboard zur Steuerung, ein Bildschirm, ein Technik-Rack sowie ein hochwertiges Beschallungssystem.

Das ASC-Team hat eine neue Mediensteuerungsinfrastruktur geschaffen und die Komponenten dem Sanierungskonzept folgend weitestgehend verdeckt integriert. An der Kopfseite des Konferenzraums wurde eine große Leinwand platziert, die von zwei Schallzeilen umrahmt ist.

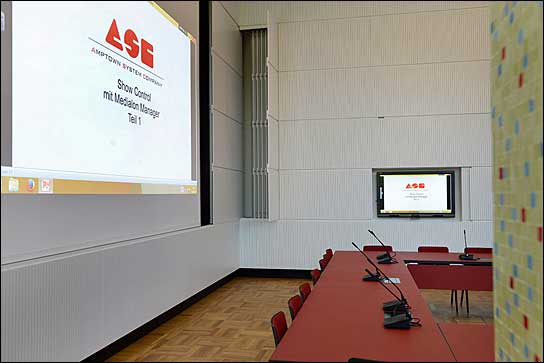

Geöffnete Projektionswand mit integrierten Meyer Sound CAL self-powered Steerable Column Arrays und seitlich in die Wand eingelassenem Smartboard.



Die Meyer Sound CAL Steerable Column Array 32 Schallzeilen sind unsichtbar in zwei Schächte rechts und links der Leinwand eingelassen und werden durch schwarze der Leinwand gegenüber kontrastierende Akustik-Fabrics geschützt.

Ein seitlich eingebautes Smart Board mit interaktivem 55“-Display ermöglicht manuelle Steuerungsbefehle. Die 4K-Ultra-High-Definition-Auflösung des Bildschirms garantiert eine optimale Bildschärfe.

Dank der intuitiven Werkzeug-Erkennung kann der Präsentierende zwischen der Mausfunktionen mit dem Finger und dem Schreiben mit digitaler Tinte mit dem Stift wechseln. Gelöscht wird das Ganze per Handfläche oder virtuellem Radiergummi - ganz automatisch ohne manuelles Umschalten des Werkzeugs.

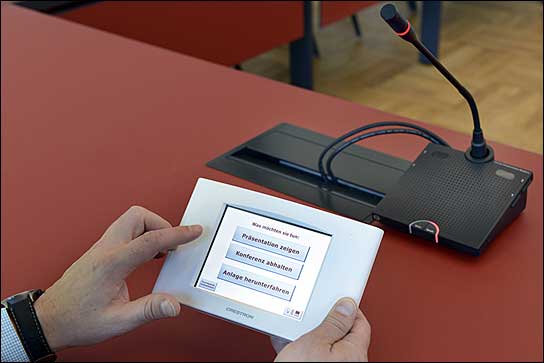

Das Crestron TPS-6 Funktouchpanel zur Steuerung der Medientechnik.



Über eine Crestron Pro-2-Mediensteuerung und unter Einbindung eines 6“-Crestron-Funktouchpanels werden drahtlos Steuerungsbefehle, zum Beispiel zur Auswahl der Bild- und Tonquellen, erteilt. Geschützt durch eine elektrische Klappe in einer höheren Ebene hinter dem Konferenzraum befindet sich ein Barco RLM-W12 Projektor.

Dieser kann für eine PC-Präsentation gestartet werden. Sobald der gewünschte Inhalt gezeigt wird, spielt der Ton in der vorab per Touchpanel ausgewählten Lautstärke. Über intelligent angebundene Anschlussfelder erkennt die Steuerung externe Notebooks, Tablets, PCs oder Smartphones.

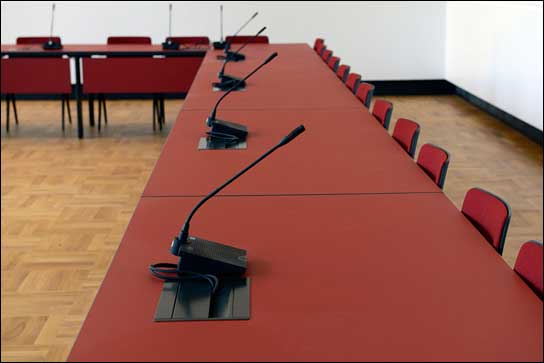

Das von ASC installierte DIS-Audiokonferenzsystem.



ASC hat in der Senatsverwaltung ein hochwertiges Konferenzsystem von DIS, Danish Interpretation System, installiert, das sich perfekt an die Konferenzraum-Architektur anpasst, durch seine Klangqualität auszeichnet und eine volldigitale Audio-Übertragung ermöglicht. Dafür hat der Systemintegrator eigens angefertigte Fußbodentanks entworfen.

Für Präsentationen und Konferenzen hat ASC ein professionelles, digitales Drahtlos-Mikrofonsystem der Shure-ULX-D-Serie bereitgestellt. Die Funkstrecken werden mit ULXD1-Taschensendern, ULXD2-Handsendern und weiterem Zubehör abgedeckt. Alternativ stehen dem Präsentierenden auch Ansteck- und Ohrbügelmikrofone zur Verfügung.

Neben dem digitalen achtkanaligen Automatikmischer von Shure, dem SMC 820 mit Dante Interface, hat ASC ein QSYS-System zum Routen der Audiokanäle in das Technik- Rack integriert, welches mit der Mediensteuerung gekoppelt ist.
