In der Kirche am Widey in Hagen wurde kürzlich ein Audiosystem von CODA Audio installiert.

Für Planung und Installation sowie für die Optimierung der Raumakustik war die Ton & Technik Scheffe GmbH aus Nümbrecht verantwortlich – und setzte dabei auf Systeme von CODA Audio. Im Fokus stehen verschiedene Modelle der N-APS-und HOPS-Familien sowie N-SUB- und G15-SUB-Subwoofer.

Die Flutkatastrophe im Sommer 2021 traf nicht nur das Ahrtal schwer. Auch in Hagen richteten die Wassermassen massive Schäden an. Betroffen war unter anderem die Kirche am Widey der Evangelischen Freikirchlichen Gemeinde Hagen. Große Teile des Gemeindehauses standen unter Wasser und mussten anschließend umfassend saniert werden.

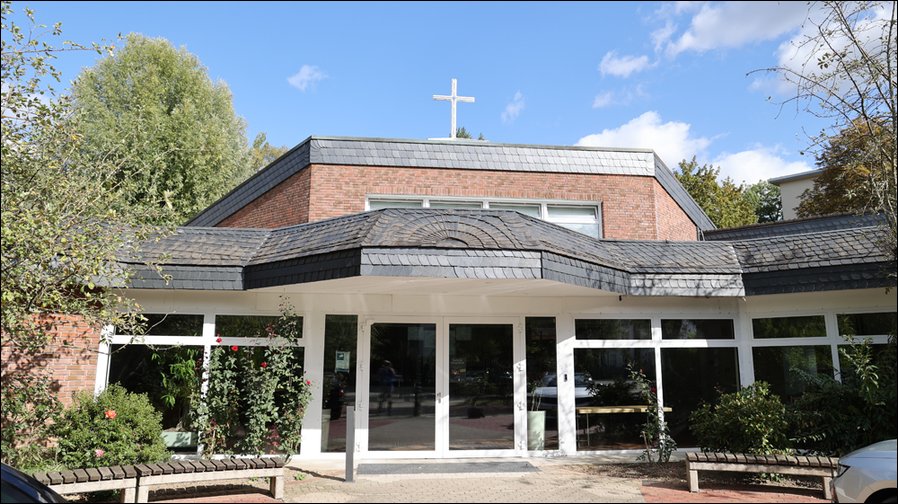

Jetzt mit Soundsystem von CODA Audio: Kirche am Widey in Hagen (Foto: CODA Audio)

Im Zuge des Wiederaufbaus wurde jetzt die Beschallung grundlegend neu konzipiert. „Der Gemeinderaum ist damals wirklich komplett abgesoffen. Decke, Wände und Boden mussten erneuert werden", sagt Matthias Scheffe, Geschäftsführer und Namensgeber von Ton & Technik Scheffe.

Entsprechend ging es bei dem Projekt deutlich über die Audiotechnik hinaus. Neben den baulichen und finanziellen Herausforderungen bot die Sanierung aber die Möglichkeit, Raumakustik und Beschallung von Grund auf neu zu planen.

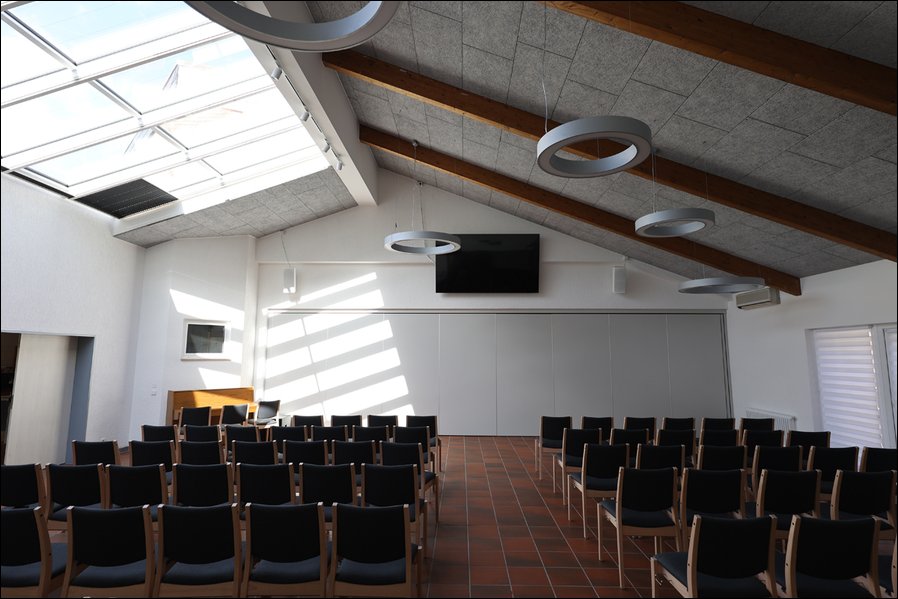

Jetzt mit Soundsystem von CODA Audio: Kirche am Widey in Hagen (Foto: CODA Audio)

Akustisch stellte vor allem der große Gemeindesaal hohe Anforderungen:

„Der Raum ist im Verhältnis zu seiner Grundfläche sehr groß und hatte dadurch eine entsprechend lange Nachhallzeit", erklärt Matthias Scheffe.



„Das Wichtigste bei einem Gottesdienst ist das Verstehen von Sprache. Sprachverständlichkeit ist oberstes Gebot."

Scheffes Team führte deshalb Berechnungen durch und entwickelte ein Konzept für die raumakustische Gestaltung. Darüber hinaus muss das System den musikalischen Anforderungen der Gemeinde gerecht werden.

Neben Chor und Orgel gehören auch regelmäßige Auftritte mit Bands zu den Gottesdiensten in der Kirche am Widey. Ein weiterer wichtiger Punkt betrifft das Handling. Da die Anlage nicht von professionellen Tontechnikern, sondern von ehrenamtlichen Kirchen-Mitarbeitern bedient wird, ist ein zuverlässiges, leicht zu bedienendes System erforderlich.

Bei der Wahl des Beschallungssystems ging Scheffe von den Anforderungen des Raumes aus: „Ich habe erst einmal geschaut: Was braucht der Raum? Eine Point Source, ein Line Array oder eine Arrayable Point Source?", erklärt er.

Für eine klassische Point-Source-Lösung war der Saal zu groß, für ein Line Array dagegen zu klein. Gesucht war deshalb ein kompaktes Arrayable-Point-Source-System mit hoher Klangqualität: „Und dann blieb eigentlich nur CODA Audio als Hersteller übrig."

Im großen Saal kommen ultrakompakte 2-Wege Arrayable Point-Source-Systeme der N-APS-Serie zum Einsatz: vier N-APS 90 und zwei N-APS 120. Die mit jeweils zwei 6,5-Zoll-Neodym-Treibern und dem CODA Audio Ring Diaphragm Curved Wave Driver (RDC) bestückten Systeme verbinden die Flexibilität einer Punktschallquelle mit der Array-Fähigkeit eines Line-Arrays.

CODA Audios patentierte Dynamic Airflow Cooling-Technologie (DAC) reduziert überdies die Power-Compression und unterstützt hohe Schalldruckpegel. Zwei N-SUB erweitern das System für den Tieftonbereich.

Ein HOPS8i übernimmt als kompakte 2-Wege-Punktschallquelle die Center-Beschallung, vier ultrakompakte D5-Cube dienen als Frontfills und sorgen für eine gleichmäßige und präzise Abdeckung.

Für Verstärkung, DSP und Lautsprechermanagement kommt unter anderem der speziell für Festinstallationen konzipierte, netzwerkfähige 4-Kanal-DSP-Verstärker LINUS6.4i zum Einsatz. Im kleineren Saal sorgen zwei HOPS8i gemeinsam mit einem kompakten G15-SUB für die Beschallung. Der 15-Zoll-Subwoofer ist auf eine präzise, verzerrungsarme Tieftonwiedergabe ausgelegt; ein LINUS6.4i stellt Antrieb und Systemmanagement sicher.

„Die Verantwortlichen der Kirche sind total glücklich, so eine gute Beschallung hatten sie noch nie", sagt Scheffe. Herausforderungen, die zuvor etwa beim Chor, bei der Band oder durch Rückkopplungen bei Sprachübertragung entstanden, seien heute wesentlich einfacher beherrschbar.



„Wir haben eine Raumakustik geschaffen, die genau auf die Bedürfnisse der Kirche zugeschnitten ist – für Sprache ebenso wie für Band, Chor, Orgel und klassische Konzerte."

Dass das Ergebnis überzeugt, hat sich offenbar bereits herumgesprochen: das Philharmonische Orchester Hagen plant, den Gottesdienstraum künftig auch für Proben zu nutzen.

Folgende CODA Audio-Systeme wurden in der Kirche am Widey installiert:

Materialliste großer Saal

• 4x N-APS-90-W – ultrakompaktes Arrayable Point Source System
• 2x N-APS-120-W – ultrakompaktes Arrayable Point Source System
• 2x N-SUB – Kompakter 15" Subwoofer für N-APS
• 2x FRV-N-APS (Zubehör)
• 1x HOPS8i – Kompakte 2-Wege Punktschallquelle
• 4x D5-Cube als Frontfills – Kompaktes 2-Wege-Koaxialsystem
• 1x LINUS6.4i – 4-Kanal DSP-Verstärker

Materialliste kleiner Saal

• 2x HOPS8i-W – Kompakte 2-Wege Punktschallquelle
• 1x G15-SUB – Kompakter 15"-Subwoofer
• 1x LINUS6.4i – 4-Kanal DSP-Verstärker
